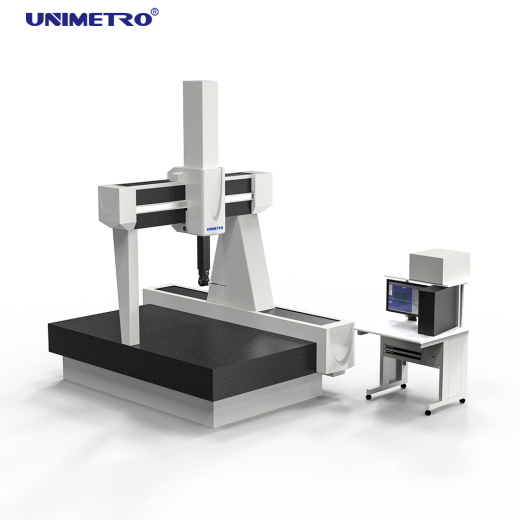

Координатно-измерительная машина Argon

Линейка «Argon» — это среднегабаритная серия КИМ с ЧПУ высокой точности, которые полностью разрабатываются и производятся компанией UNIMETRO. Калибровка измерительных машин осуществляется в соответствии с международным стандартом ISO 10360-2.

При этом используются две стандартизированные процедуры настройки: обязательная лазерная коррекция с помощью сверхточного интерферометра по 21 параметру за которой следует калибровка с помощью эталонов (КМД).

Особенности:

Запатентованное двойное пассивное гашение вибрации: КИМ в основном используется в компании и рядом с другими машинами и транспортными средствами. Вибрация влияет на точность КИМ. Сделать специальный фундамент — это одно из решений, но это будет стоить и хлопот. КИМ UNIMETRO имеет запатентованную опору с двойным пассивным гашением вибрации, встроенную непосредственно в раму машины. Таким образом, машина может быть удобно расположена рядом с производством. Нет необходимости в специальном фундаменте для этой КИМ в большинстве случаев.

Активная система виброгашения - КИМ UNIMETRO опционально может быть оснащена системой активного виброгашения, чтобы предотвратить воздействие низкочастотной вибрации и в значительной степени обеспечить точность измерения

Гранитные направляющие осей X, Y и Z

Закрытые направляющие по всем осям: К среде КИМ предъявляются строгие требования, но в измерительной комнате возможны некоторые отличия, такие как температура и запыленность. Стандартно все КИМ UNIMETRO оснащены закрытыми направляющими. Это защищает направляющие от повреждений, грязи и прямого термического воздействия. Это может предотвратить внешнюю пыль и изменения температуры. Это важно для использования в пыльной среде.

Фрикционная «автоматическая выпрямительная» система перемещения: КИМ UNIMETRO использует фрикционную передачу и имеет систему «автоматического выпрямления» по всем осям. В системе перемещения используется структура «фиксированная + микроподвеска», обеспечивающая параллельность движения направляющей. Это делает измерительную машину практически не требующей технического обслуживания.

Импортные ключевые детали: Ключевые части наиболее важны для стабильной работы машины. Только лучший дизайн и лучшее качество ключевых деталей могут обеспечить долгосрочную стабильность КИМ. Все ключевые детали известных брендов (серводвигатель, система перемещения, пневматическая система и т. д.). Это обеспечивает наилучшую точность и обслуживание.

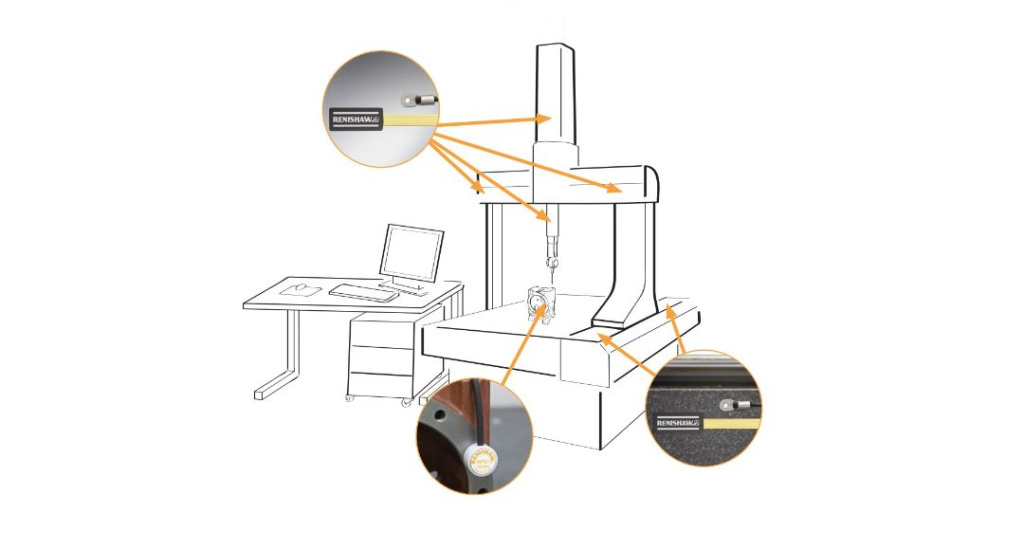

Оптические линейки RENISHAW: Оптическая шкала является одной из наиболее важных частей КИМ; RENISHAW — лучший флагман в области деталей для КИМ. У этого есть лучшие продукты и лучшая репутация обслуживания! В наших КИМ всегда используется высокоточная оптическая шкала RENISHAW. Разрешение 0,05 мкм

Направляющая с воздушными подшипниками со всех 4 сторон Направляющая с воздушными подшипниками с использованием с 4-х сторон! Это символ стабильности и качества! В КИМ каждая ось имеет множество регуляторов давления воздуха в разных направлениях и пневматические подшипники, конструкция кольцевого пневматического подшипника гарантирует устойчивость инструментов во время движения. Технология малых отверстий Расход воздуха: 150 нл/мин.

Технология малых отверстий, создающая зону конденсата между воздушным подшипником и направляющей. Это может компенсировать небольшой нагрев, исходящий от трения движения! Эта технология улучшает термическую стабильность КИМ и обеспечивает долговременную стабильность точности.

КИМ может быть оснащена триггерными датчиками, сканирующими датчиками или лазерной сканирующей головкой

Модельный ряд линейки координатно измерительных машин «Argon» с указанием основных технических характеристик представлен ввиде таблицы ниже:

Технические характеристики:
