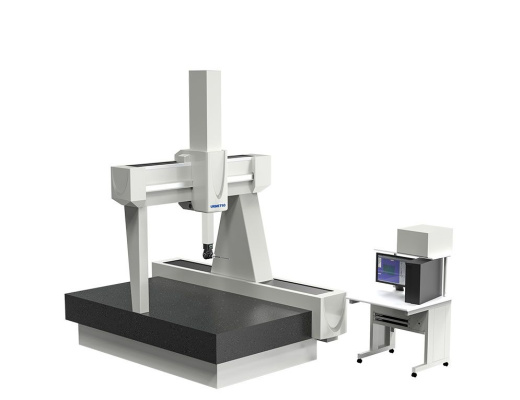

Линейка «Neon» — это серия ультраточных КИМ, которые полностью разрабатываются и производятся компанией UNIMETRO. Направляющие оси X (траверса) и Z (пиноль) выполнены из керамики, что обеспечивает более стабильную и точную работу машины.
Линейка «Neon» — это серия ультраточных КИМ, которые полностью разрабатываются и производятся компанией UNIMETRO. Направляющие оси X (траверса) и Z (пиноль) выполнены из керамики, что обеспечивает более стабильную и точную работу машины.
Эта серия КИМ с ЧПУ подходит для решения задач с высокими требованиями к точности измерения. Neon поддерживает работу с триггерным датчиком, сканирующим датчиком или лазерным сканирующим датчиком.
При этом используются две стандартизированные процедуры настройки: обязательная лазерная коррекция с помощью сверхточного интерферометра по 21 параметру за которой следует калибровка с помощью эталонов (КМД).Это лучшее решение для пользователей, которые производят продукцию сверхвысокой точности
Особенности:
Запатентованное двойное пассивное гашение вибрации: КИМ в основном используется в компании и рядом с другими машинами и транспортными средствами. Вибрация влияет на точность КИМ. Сделать специальный фундамент — это одно из решений, но это будет стоить и хлопот. КИМ UNIMETRO имеет запатентованную опору с двойным пассивным гашением вибрации, встроенную непосредственно в раму машины. Таким образом, машина может быть удобно расположена рядом с производством. Нет необходимости в специальном фундаменте для этой КИМ в большинстве случаев.
Рабочий стол из высококачественного гранита: Рабочий стол является опорой всех КИМ, его качество важно для производительности! КИМ UNIMETRO изготовлены из высокоточного, тяжелого и устойчивого рабочего стола из натурального гранита от «Mount TAI»; что также поддерживает гашение вибрации и улучшает производительность КИМ.Активная система виброгашения - КИМ UNIMETRO опционально может быть оснащена системой активного виброгашения, чтобы предотвратить воздействие низкочастотной вибрации и в значительной степени обеспечить точность измерения
Керамические направляющие осей X и Z.
Высококачественная керамическая конструкция с идеальной удельной жёсткостью и превосходной устойчивостью к изменениям температуры, гарантирует исключительные и стабильные результаты в любых производственных условиях
Закрытые направляющие по всем осям: К среде КИМ предъявляются строгие требования, но в измерительной комнате возможны некоторые отличия, такие как температура и запыленность. Стандартно все КИМ UNIMETRO оснащены закрытыми направляющими. Это защищает направляющие от повреждений, грязи и прямого термического воздействия. Это может предотвратить внешнюю пыль и изменения температуры. Это важно для использования в пыльной среде.
Фрикционная «автоматическая выпрямительная» система перемещения: КИМ UNIMETRO использует фрикционную передачу и имеет систему «автоматического выпрямления» по всем осям. В системе перемещения используется структура «фиксированная + микроподвеска», обеспечивающая параллельность движения направляющей. Это делает измерительную машину практически не требующей технического обслуживания.
Импортные ключевые детали: Ключевые части наиболее важны для стабильной работы машины. Только лучший дизайн и лучшее качество ключевых деталей могут обеспечить долгосрочную стабильность КИМ. Все ключевые детали известных брендов (серводвигатель, система перемещения, пневматическая система и т. д.). Это обеспечивает наилучшую точность и обслуживание.
Оптические линейки RENISHAW: Оптическая шкала является одной из наиболее важных частей КИМ; RENISHAW — лучший флагман в области деталей для КИМ. У этого есть лучшие продукты и лучшая репутация обслуживания! В наших КИМ всегда используется высокоточная оптическая шкала RENISHAW. Разрешение 0,05 мкм
Направляющая с воздушными подшипниками со всех 4 сторон Направляющая с воздушными подшипниками с использованием с 4-х сторон! Это символ стабильности и качества! В КИМ каждая ось имеет множество регуляторов давления воздуха в разных направлениях и пневматические подшипники, конструкция кольцевого пневматического подшипника гарантирует устойчивость инструментов во время движения. Технология малых отверстий Расход воздуха: 150 нл/мин.
Технология малых отверстий, создающая зону конденсата между воздушным подшипником и направляющей. Это может компенсировать небольшой нагрев, исходящий от трения движения! Эта технология улучшает термическую стабильность КИМ и обеспечивает долговременную стабильность точности.
Компенсация температуры RENISHAW: Датчики температуры RENISHAW, 6 датчиков, по 2 на каждую ось, плюс 1 датчик детали.КИМ может быть оснащена триггерными датчиками, сканирующими датчиками или лазерной сканирующей головкой
Модельный ряд линейки координатно измерительных машин «Neon» с указанием основных технических характеристик представлен ввиде таблицы ниже:
Технические характеристики:
