Сканер с системой позиционирования преобразователя Rotix - представляет собой ручной цепной сканер,на 4 преобразователя для сварных соединений

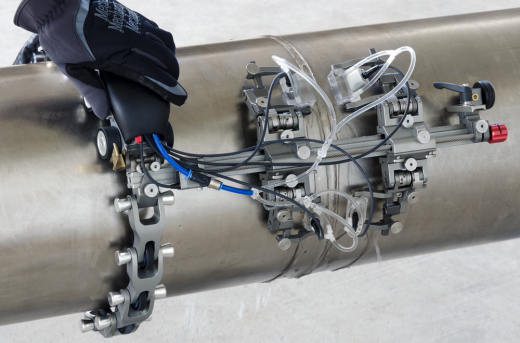

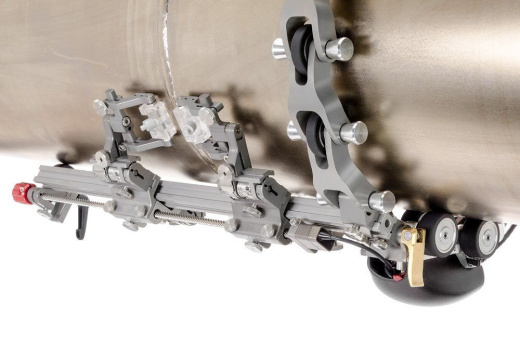

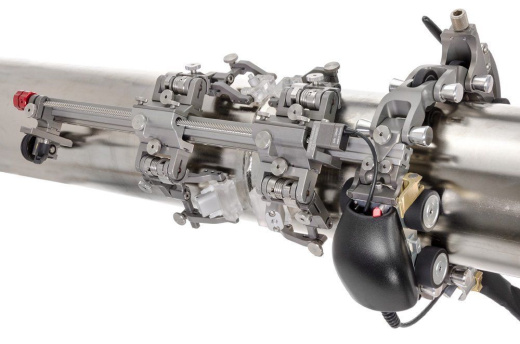

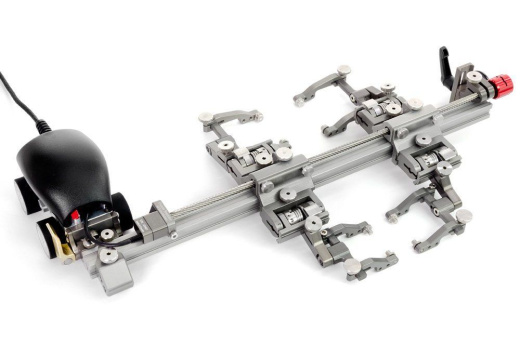

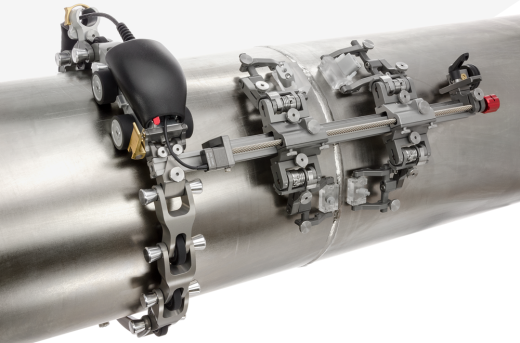

Сканер с системой позиционирования преобразователя Rotix представляет собой ручной цепной сканер, предназначенный для обеспечения закодированного положения датчика с двумя фазированными решетками и двумя датчиками TOFD по окружности вокруг труб и трубопроводов. Встроенная система позиционирования датчика позволяет оператору регулировать смещения датчика, не снимая сканер.
Функциональный характеристики:
Функция | Описание |
Регулируемая цепь |
Благодаря звеньям различной длины и регулируемой пряжке можно сканировать трубы диаметром от 3,8 до 96,5 см (1,5 дюйма 38 дюймов) Быстроразъемные звенья позволяют легко и просто сканировать поверхности разного диаметра |
Встроенный кодировщик |
Энкодер встроен в корпус тележки Rotix. Выход энкодера полностью совместим со всеми стандартными инструментами. |
Тормоз |
Для блокировки сканера в требуемом положении предусмотрен тормоз |
Колеса |
Все колеса покрыты уретаном, чтобы уменьшить воздействие посторонних предметов, препятствующих вращению сканера. Уретан также предотвращает боковое скольжение сканера при использовании в вертикальном положении. |
Съемная ручка |
Rotix включает в себя съемную крышку, которая обеспечивает легкий доступ к защищенным соединениям, а также предоставляет средства для укладки кабелей. |
Держатель - зажим |
Встроенная защелка позволяет легко регулировать расстояние между центрами датчиков и устанавливать сканер. Благодаря модульной конструкции можно использовать большинство основных типов клиньев с фазированной решеткой. |
Общие характеристики
✔️Диапазон труб: от 3,8 см до 96,5 см (1,5 дюйма 38 дюймов) до плоскости
✔️Разрешение энкодера: 19,1 имп/мм (485,1 имп/дюйм)
✔️Разрешение опционального энкодера по оси Y: 40,3 имп/мм (1023,9 имп/дюйм)
✔️Вместимость датчика: 2 клиньев с фазированной решеткой, 2 клинья TOFD Длина шлангокабеля: 5 м (16,4 фута) 1 поверхность для контроля: черные или цветные металлы
Зазор
Радиальный зазор: 10,2 см (4 дюйма)
Размер и вес
✔️Высота тележки: 8,1 см (3,2 дюйма)
✔️Ширина тележки: 8 см (3,15 дюйма)
✔️Длина тележки: 17,2 см (6,8 дюйма) 2
✔️Вес тележки: 0,77 кг (1,7 фунта) 3
✔️Вес брутто: 15 кг (33 фунта) 4
Рабочая среда: от -20°C (-4°F) до 50°C (122°F)
Герметизация окружающей среды: пыленепроницаемая, водонепроницаемая (не погружная)
Характеристики держателя для датчка с фазированной решеткой
Минимальная ширина клина: 17,1 мм (0,7 дюйма) Максимальная ширина клина: 57,6 мм (2,3 дюйма) 5
Характеристики держателя для датчка TOFD
Минимальная ширина клина: 17,1 мм (0,7 дюйма) Максимальная ширина клина: 45 мм (1,8 дюйма) 5
