Контроль сварных швов невероятно малых диаметров труб с помощью ведущего в отрасли низкопрофильного сканера.

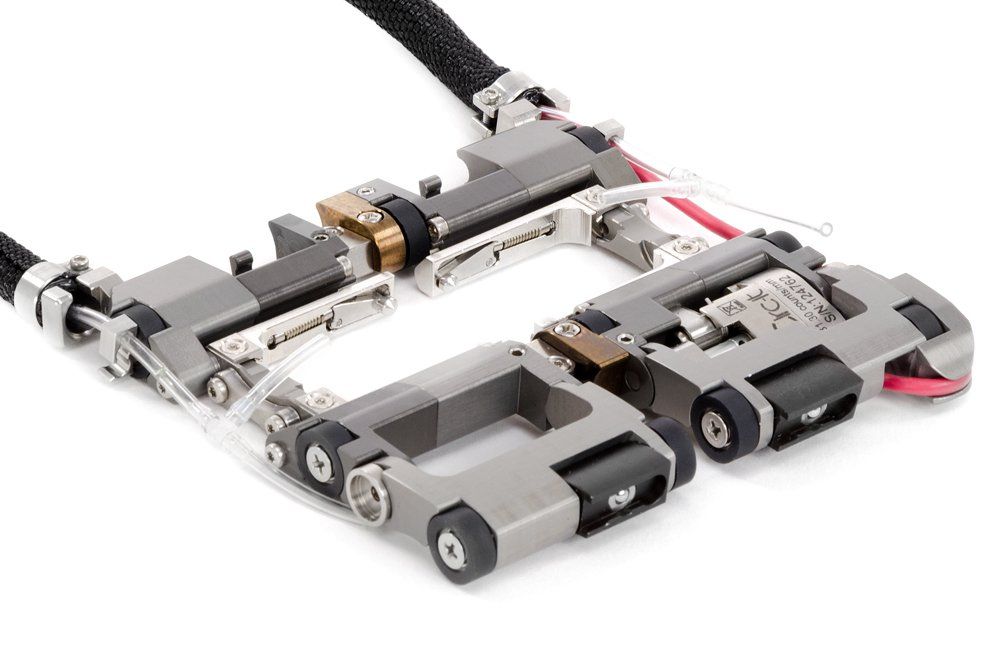

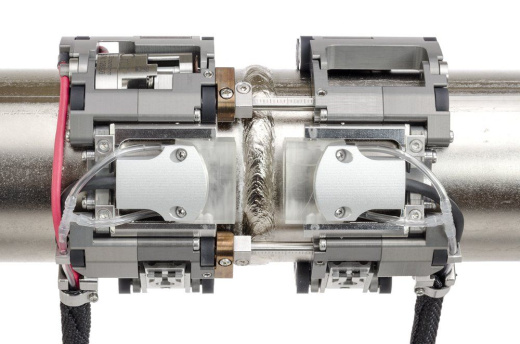

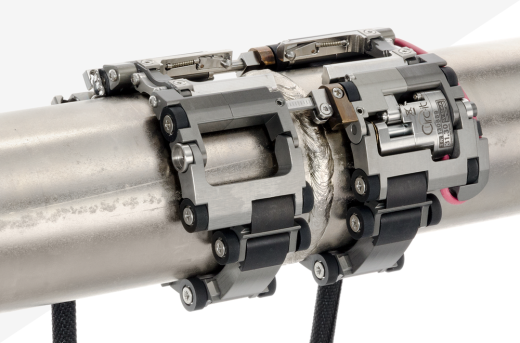

Контролируя сварные швы невероятно малых диаметров труб с помощью ведущего в отрасли низкопрофильного сканера. Обеспечьте точное позиционирование датчика по окружности вокруг труб малого диаметра с минимальным зазором сканера, используя сканер сварных швов с двумя датчиками CIRC-IT. Сверхнизкопрофильная конструкция CIRC-IT позволяет работать с радиальным зазором 11 мм (0,43 дюйма) на трубах и трубках размером до 21,4 мм (0,84 дюйма) .
Преимущества:
✔️Низкопрофильный дизайн
CIRC-IT поддерживает радиальный зазор 11 мм (0,433 дюйма), что позволяет проводить контроль с ограниченным доступом
✔️Уретановые колеса
Прочные уретановые колеса обеспечивают плавное вращение и адекватное сцепление при вертикальном сканировании. (Материал уретан - это экологически чистый, пожаро- и взрывобезопасный материал с высочайшей износостойкостью)
✔️Легкосъемные звенья
Звенья обеспечивают бесступенчатую регулировку сканируемых труб в диапазоне от 21,4 до 114,3 мм (0,84–4,5 дюйма)
✔️Дополнительные инструменты
Инструменты для всех настроек и манипуляций со сканером и компонентами включены в систему
✔️Сканирование малого диаметра
Возможность сканирования труб диаметром всего 21,4 мм (0,84 дюйма) делает Circ-it ценным инструментом.
✔️Удобное управление кабелями

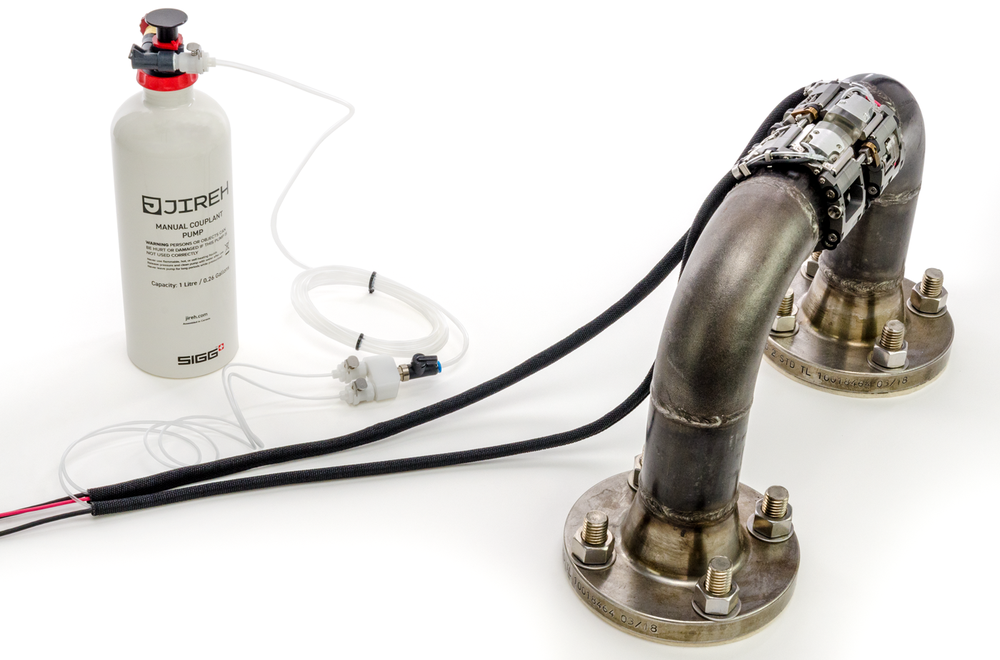

Сканер CIRC-IT оснащен системой укладки кабелей для подачи жидкости и кабелей датчиков
✔️Крепежи для датчиков
Вмещает малогабаритные датчики и призмы
Технические характеристики:
| Диапазон диаметров трубы | 21,4–114,3 мм (0,84–4,5 дюйма ) |
| Минимальный радиальный зазор | 11 мм (0,433 дюйма) |
| Энкодер | линейный драйвер RS422, совместимый со всеми стандартными входами энкодера |
| Разрешение энкодера | 31,30 имп/мм (795,0 импектс) /дюйм) |
| Удерживающая способность датчика | 2 призмы и 2 ПЭП с фазированной решеткой |
| Длина кабеля энкодера | 3 м (9,8 фута) |
| Поверхность для проверки | черные и цветные металлы |
| Зазор радиального сканера | 11 мм (0,43 дюйма) |
| Условия эксплуатации | от -20°C (-4°F) до 50°C (122°F) |
| Условия окружающей среды |
водонепроницаемый (погружной) |

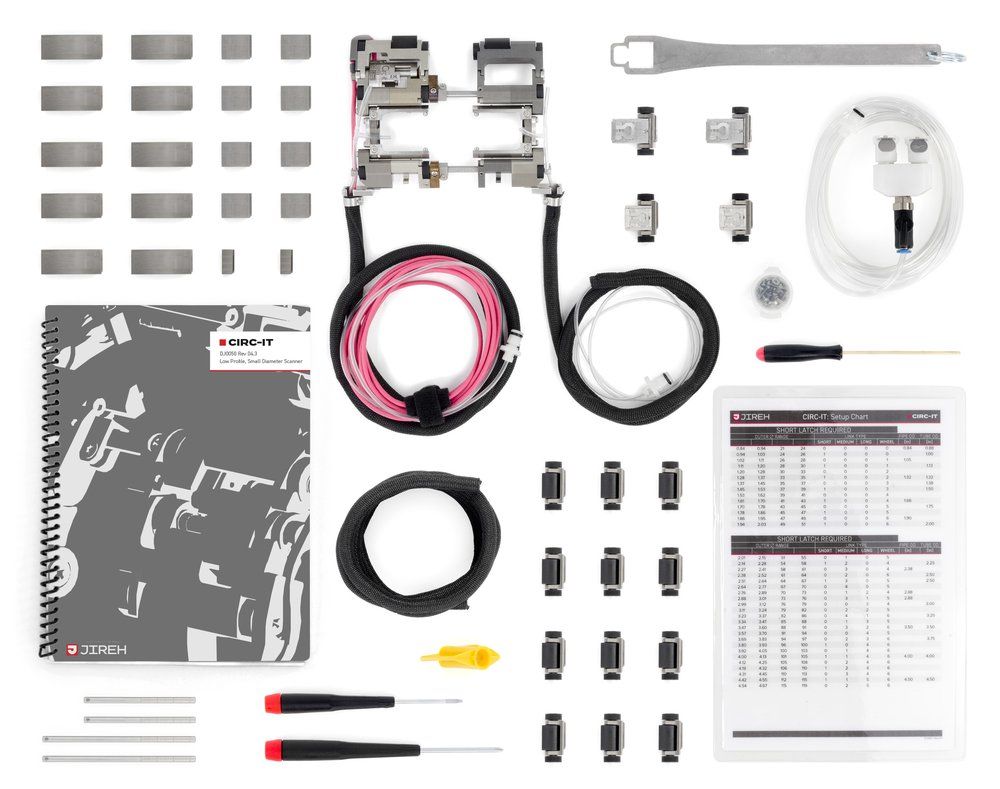

Комплектация:
СканерДвусторонний сканер CIRC-IT
Запчасти и принадлежности
- Длинная защелка x2
- Короткая защелка x2
- Колесное звено x12
- Короткое звено x2
- Среднее звено x8
- Длинное звено x10
- Защитный рукав, 1,5 м (4,9 фута)
- Поперечная планка, 69 мм (2,7 дюйма) x2
- Поперечная планка, 94 мм (3,7 дюйма) x2
- Запасные крепежи CIRC-IT комплект
- Ирригационные фитинги и трубка, 2,5 м (8,2 фута)
- Руководство пользователя
- Таблица установки
- Кейс
Инструменты
- Инструмент для извлечения цепи
- Инструмент для установки ткацкого станка
- Отвертка Torx®
- Отвертка Phillips
- Шестигранная отвертка 2 мм
Дополнительно:
- Снятие защиты кабеля энкодера требуется при диаметре сканирования менее 31,75 мм
- Только сканер, преобразователи и призмы в комплект не входят
- Возможна нестандартная длина шлангокабеля.
- Не включает управление кабелем (рукав).
- Приблизительный вес стандартного комплекта поставки.
- Технические характеристики могут быть изменены.
