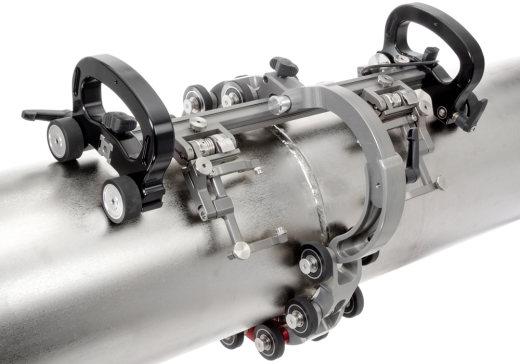

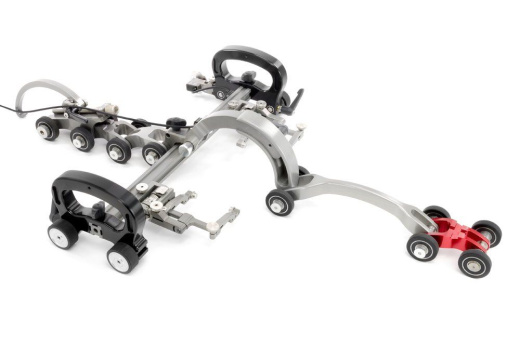

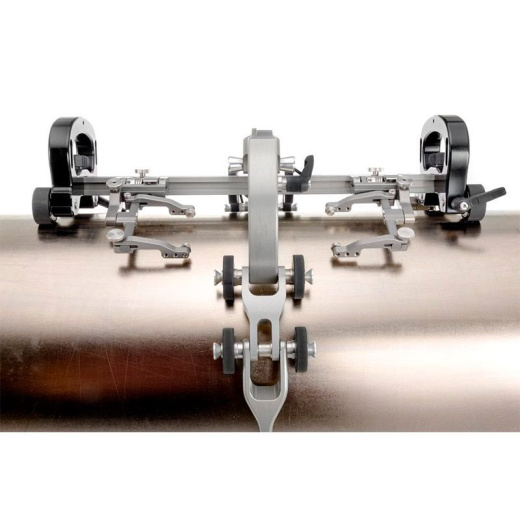

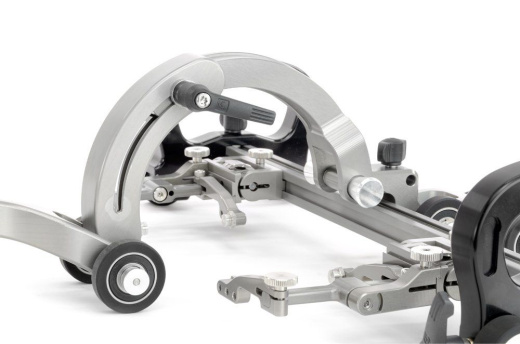

С помощью универсального сканера ROTIX с 2-мя преобразователями используяться звенья различной длины и регулируемая планка, что позволяет контролировать трубы любого размера диаметром от 10,2 см до 96,5 см (от 4 дюймов до 38 дюймов).

Общие характеристики:
✔️Диапазон труб по окружности: 10,2–96,5 см ( 4–38 дюймов)
✔️Разрешение энкодера: 9,05 имп/мм (230,0 имп/дюйм)
✔️Кол-во подключаемых ПЭП к сканеру: 2 призмы с ПЭП на фазированной решеткой
✔️Длина кабеля энкодера: 5 м (16,4 фута)
✔️Поверхность для контроля: Черные и цветные металлы
Радиальный зазор:

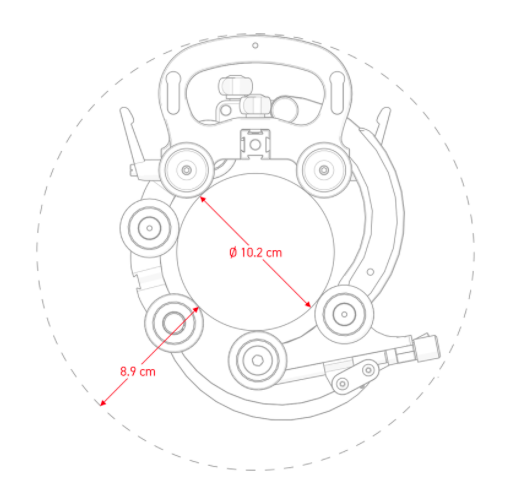

✔️Зазор радиального сканера: 8,9 см (3,5 дюйма)
Размер и вес:
✔️Высота сканера: 10,5 см (4,1 дюйма)
✔️Ширина сканера: 38,5 см (15,2 дюйма)
✔️Глубина сканера: 17,5 см (6,9 дюйма)
✔️Вес сканера: 1,27 кг (2,8 фунта) 2
Характеристики окружающей среды:
✔️Условия эксплуатации: от -20°C (-4°F) до 50°C (122°F), водонепроницаемая (погружная). За подробностями обращайтесь в JIREH.
Характеристики держателя датчика на фазированной решетки:
✔️Минимальная ширина призмы: 17,1 мм (0,7 дюйма)
✔️Максимальная ширина призмы: 57,6 мм (2,3 дюйма) 3
В то время как традиционный ультразвуковой контроль все еще широко используются, UT с фазированной антенной решеткой (PAUT) и дифракционно-временной метод (TOFD) быстро стали основными технологиями как для сварки в заводских условиях, так и для контроля в процессе эксплуатации.
