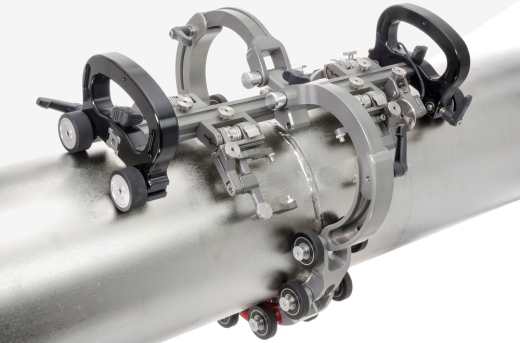

Сканер для контроля сварных соединений Rotix для 4х преобразователей обеспечивает нужное положение четырех датчиков по окружности вокруг труб и трубопроводов. Этот сканер с двойной колесной цепью, управляемый вручную, охватывает сварной шов, позволяя центрировать раму сканера на сварном шве, тем самым уменьшая блуждание и ширину сканера.
Сканер для контроля сварных соединений Rotix для 4х преобразователей обеспечивает нужное положение четырех датчиков по окружности вокруг труб и трубопроводов. Этот сканер с двойной колесной цепью, управляемый вручную, охватывает сварной шов, позволяя центрировать раму сканера на сварном шве, тем самым уменьшая блуждание и ширину сканера. Адаптируйте этот цепной сканер для поверхностей сканирования с внешним диаметром от 10,2 см до 96,5 см (от 4 до 38 дюймов) с использованием нескольких комбинаций коротких и длинных звеньев.
Функциональный характеристики:
| Функция | Описание |

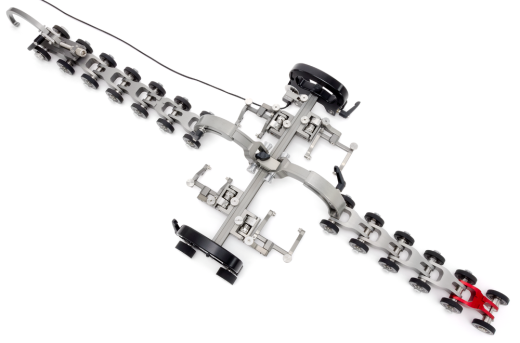

| Регулируемая цепь |
Используя две длины звеньев и регулируемую пряжку, можно легко сканировать трубы диаметром от 10,2 см до 96,5 см (от 4 до 38 дюймов). Быстросъемные звенья предназначены для простой и эффективной настройки цепи. |
|
Подпружиненный энкодер |
Подпружиненный энкодер постоянно поддерживает контакт энкодера с поверхностью сканирования, обеспечивая точность. Выход энкодера полностью совместим с большинством стандартных инструментов. |
| Тормоз |
При необходимости предотвратите перемещение сканера с помощью ручного тормоза. |
| Колеса | Уретановые колеса уменьшают влияние мусора на перемещение сканера, а также устраняют проскальзывание при работе в вертикальном положении. |
| Низкопрофильность | В дополнение к кодировщику положения сканера низкопрофильная линия связи передает все три сигнала кодировщика на инструмент пользователя. Используйте канавки типа «ласточкин хвост» на низкопрофильном звене для размещения кабелей и трубок. |
| Держатели преобразователей со скользящими соединениями |
Легко регулируйте расстояние между центрами датчиков и выравнивайте датчики с помощью этих держателей, предназначенных для размещения большинства основных типов призм фазированных решеток. |
| Верхнее регулируемое звено | Поднимите верхнее регулируемое звено, чтобы обеспечить место для работы больших датчиков. Опустите верхнее регулируемое звено, когда требуется низкопрофильное сканирование. |
| Модульная конструкция |
Один инструмент для многих приложений сканирования. Преобразуйте ROTIX в магнитный сканер STIX с помощью комплекта для переоборудования. |
| Ручки | Удобные рукоятки обеспечивают управление сканером, а также точки крепления для аксессуаров, таких как кабельный органайзер. |
Общие характеристики:
✔️Диапазон труб по окружности: 10,2–96,5 см (4 дюйма 38 дюймов)
✔️Разрешение энкодера: 9,05 имп/мм (230,0 имп/дюйм)
✔️Вместимость датчика: 2 клинья TOFD, 2 клинья с фазированной решеткой
✔️Длина кабеля энкодера: 5 м (16,4 фута) ) поверхность осмотра: Черные и цветные материалы
Радиальный зазор сканера: 8,9 см (3,5 дюйма)
Размер и вес:
✔️Высота сканера: 10,5 см (4,1 дюйма)
✔️Глубина сканера: 17,5 см (6,9 дюйма)
✔️Длина сканера: 38,5 см (15,2 дюйма)
✔️Вес сканера: 1,27 кг (2,8 фунта)
✔️Вес брутто: 16,5 кг (36,4 фунта) 2
Условия эксплуатации:
- от -20°C (-4°F) до 50°C ( 122°F)
- Герметизация окружающей среды: водонепроницаемая (погружная)
Характеристики держателя датчика фазированной решетки:
- Минимальная ширина призмы: 17,1 мм (0,7 дюйма)
- Максимальная ширина призмы: 57,6 мм (2,3 дюйма)
Характеристики держателя датчика TOFD:
- Минимальная ширина призмы: 17,1 мм (0,7 дюйма)
- Максимальная ширина призмы: 45 мм (1,8 дюйма)

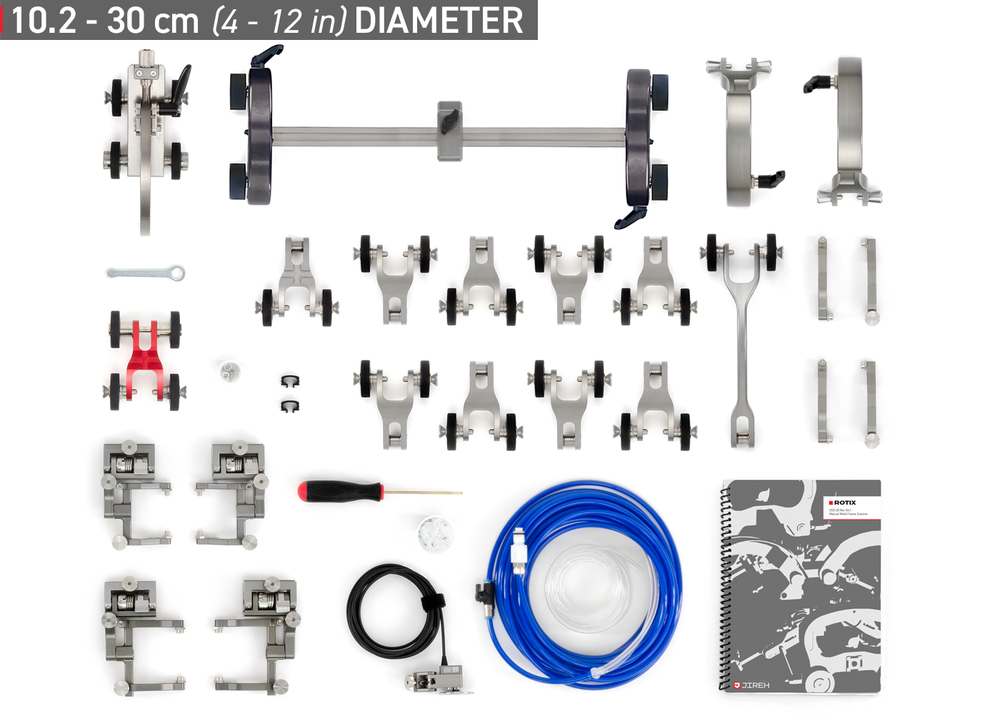

Комплектация
Комплектация Рама ROTIX с перекладиной 40 см (15,7 дюйма)
Запчасти и принадлежности:
- Двойные цепные звенья (длинные, короткие, с пряжкой и т. д.)
- Верхнее регулируемое звено x2
- Подпружиненный энкодер, 5 м (16,4 фута)
- Скользящее соединение держателя датчиков с фазированной решеткой x2
- Скользящее соединение держателя датчиков TOFD x2
- Комплект длинных держателей датчиков x2
- Внутренний диаметр 4 мм комплект трубок для подачи жидкости (7/16 в быстроразъемном соединении)
- Комплект запасных частей держателя преобразователя
- Кабельные зажимы x2
- Руководство пользователя
- Таблица установки
- Прочный переносной кейс
Инструменты:
- Шестигранная отвертка на 3 мм
- Ключ для регулировки
Доступна нестандартная длина кабеля энкодера.
Приблизительный вес стандартного комплекта поставки.
Некоторые стили звеньев и держателей могут обеспечивать дополнительную максимальную ширину призмы.
Технические характеристики могут быть изменены.
