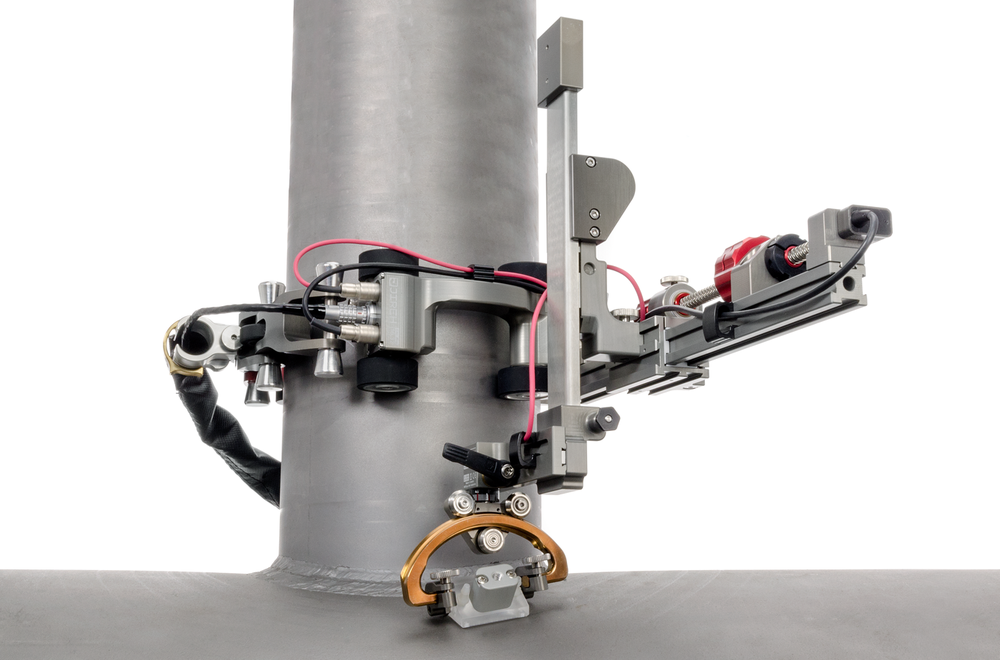

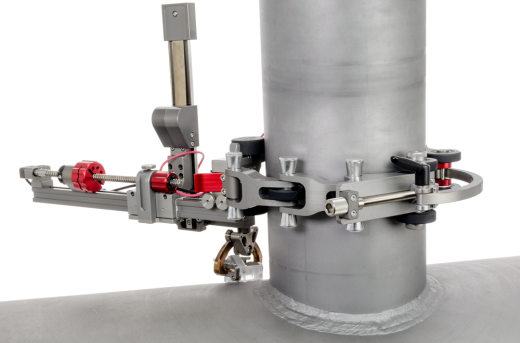

ROTIX — сканер 3-осевой для отводов и врезок для полуавтоматического контроля сварных швов. Специализированный держатель датчика с длинным ходом обеспечивает закодированное измерение угла наклона, а в сканере используется цепная система для стабильного контроля как на черных, так и на цветных поверхностях.

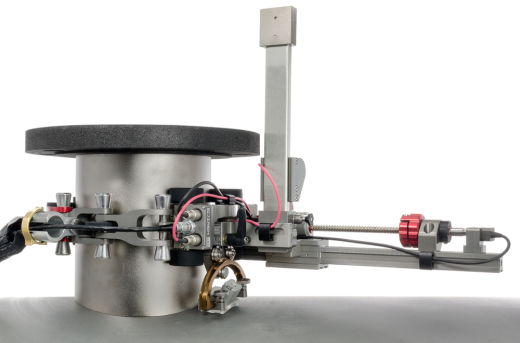

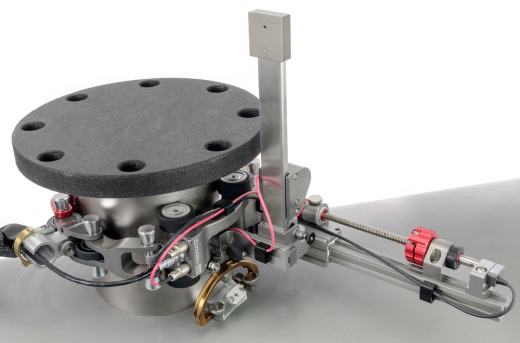

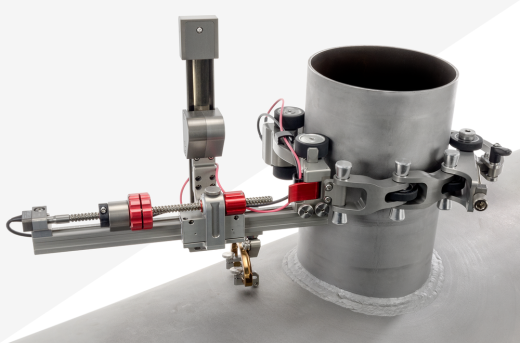

ROTIX — сканер 3-осевой для отводов и врезок для полуавтоматического контроля сварных швов. Специализированный держатель датчика с длинным ходом обеспечивает закодированное измерение угла наклона, а в сканере используется цепная система для стабильного контроля как на черных, так и на цветных поверхностях. Сканер также может выполнять контроль с ограниченным зазором, требуя всего 12,7 см (5,0 дюймов) между сосудом и фланцем.
Функциональный характеристики:
Функция | Описание |
Регулируемая цепь | Настройте звенья цепи для сканирования диаметром от 7,6 см до 60 см (от 3 до 24 дюймов) с помощью эксклюзивной конструкции цепи Jireh |
Кодирование по оси У | Измерение расстояние от преобразователя до сварного шва |
Тормоз | Предотвратите движение сканера, задействовав тормоз |
Колеса | Уретановые колеса обеспечивают плавное движение сканера при движении вокруг сканируемого объекта |
Низкопрофильность | В дополнение к энкодеру положения сканера низкопрофильная линия связи передает все три сигнала кодировщика на инструмент пользователя. Используйте канавки типа «ласточкин хвост» на низкопрофильном звене для размещения кабелей и трубок. |

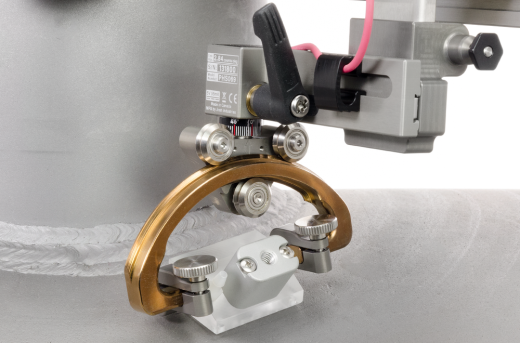

Держатель щупа с закодированным наклоном вертикального положения | Этот новаторский держатель преобразователя обеспечивает вертикальное перемещение 12,2 см (4,8 дюйма), а также закодированное измерение перекоса. |
Управление кабелями | Кабельные зажимы крепятся в различных местах на сканере, держателе датчика и раме. Эти простые зажимы облегчают прокладку кабелей на оборудовании, а защитные рукава упорядочивают и защищают кабели и шланги, ведущие к пользовательскому инструменту и ирригационному раствору. |
Общие характеристики:
✔️Диапазон труб: 7,6–60 см (3–24 дюйма )✔️Разрешение энкодера: 16,3 имп/мм (414,5 имп/дюйм)
✔️Разрешение энкодера по оси Y: 161,3 имп/мм (4096,0 имп/дюйм)
✔️Разрешение энкодера по наклонной оси: 2,84 отсчетов/град.
✔️Количество преобразователей: 1 призма с ПЭП
✔️Длина кабеля энкодера: 5 м (16,4 фута) 1
✔️Поверхность для контроля: Цветные или черные материалы
Зазор трубы:
✔️Радиальный зазор: 38 см (15 дюймов) 2✔️Вертикальный зазор: 12,5 (4,9 дюйма)
Размер и вес:
✔️Высота низкопрофильного звена: 6,1 см (2,4 дюйма)✔️Длина низкопрофильного звена : 8 см (3,2 дюйма) Глубина низкопрофильного звена : 18,8 см (7,4 дюйма)
✔️Вес низкопрофильного звена : 0,53 кг (1,2 фунта)
✔️Держатель закодированного наклонного вертикального датчика Высота: 32,2 см (12,7 дюйма)
✔️Закодированный наклонный вертикальный держатель датчика Длина: 10,4 см (4,1 дюйма)
✔️Закодированный наклонный вертикальный держатель датчика Глубина: 14,2 см (5,6 дюйма)
✔️Закодированный наклонный вертикальный держатель датчика Вес: 0,75 кг (1,7 дюйма ) фунт)
✔️Вес брутто: уточняется кг (подлежит уточнению фунт) 3
Условия окружающей среды:
Условия эксплуатации: от -20°C (-4°F) до 50°C (122°F)Герметизация окружающей среды: пыленепроницаемый, водонепроницаемый (не погружной)
Технические характеристики держателя и закодированного перекосного датчика:
Минимальная ширина клина : 36 мм (1,4 дюйма) 4Максимальная ширина клина: 44 мм (1,7 дюйма) 4

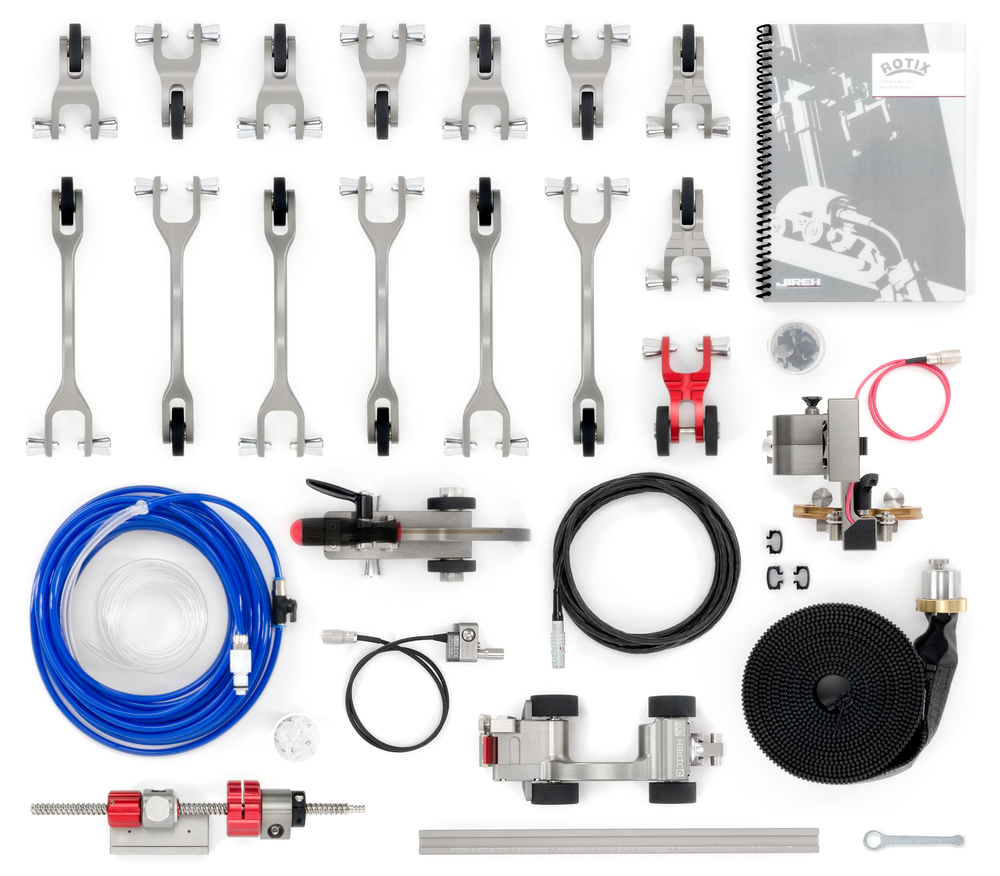

Комплектация:
Сканер:Низкопрофильный сканер ROTIX со встроенным энкодером
- Звенья одноколесной цепи (длинные, короткие, с пряжкой и т. д.)
- Кабель энкодера J400, длина кабеля 5 м (16,4 фута)
- Закодированный косой вертикальный держатель датчика
- 30-сантиметровая (11,8 дюйма) рама стержня с линейкой
- Система позиционирования ползункового датчика (одиночный датчик)
- Кабельные зажимы x3

- Комплект для подачи жидкости с внутренним диаметром 4 мм (7/16 в быстроразъемном соединении)
- Прокладка кабеля, крепление типа «ласточкин хвост», комплект запасных частей для насадки ROTIX , 5 м (16,4 фута)
- Руководство пользователя
- Таблица установки
- Прочный переносной кейс
- Шестигранная отвертка на 3 мм
- Ключ для регулировки
