В программном обеспечении прошлой версии Capture 3.3 компания Eddyfi Technologies представила возможность использования компонентов 2D CAD непосредственно на оборудовании для ультразвукового контроля с фазированной решеткой. Сейчас же Capture расширяет эту возможность и для метода полной фокусировки TFM, а также для контроля отводов и угловых сварных швов.
В программном обеспечении прошлой версии Capture 3.3 компания Eddyfi Technologies представила возможность использования компонентов 2D CAD непосредственно на оборудовании для ультразвукового контроля с фазированной решеткой.
Сейчас же Capture расширяет эту возможность и для метода полной фокусировки, и для для отводов и угловых сварных швов. Capture 3.4 предлагает еще больше инновационных инструментов, от передового метода TFM до улучшенной эргономики и новых инструментов управления лицензиями, которые помогают инспекторам повысить производительность и чувствительность.
Программ Capture , разработанная для технических специалистов всех уровней, заслужила репутацию удобной для пользователя, комплексной программной платформы, предназначенной для всех видов ультразвукового контроля (UT), УЗ-контроля с фазированной решеткой (PAUT), дифракционно-временной метод (TOFD), метода полной фокусировки. (TFM) и адаптивные процедуры TFM (ATFM).
Благодаря интуитивно понятным мастерам калибровки, для выполнения которых требуется всего три щелчка мыши, программное обеспечение Capture позволяет инспекторам фазированных решеток обновить свои знания без длительного обучения; кроме того, мы предлагаем такие онлайн-курсы, которые вы можете пройти в свободное время.
Новые инструменты и улучшения

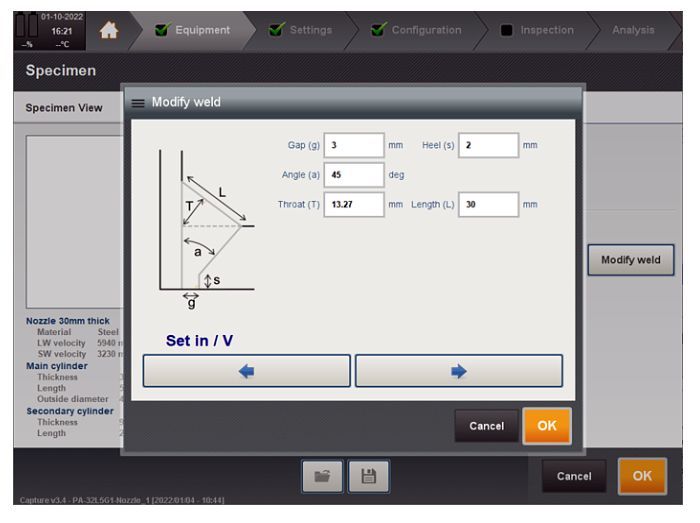

С выпуском версии 3.4 мы добавилась возможность определять наложения сварных швов для прямых конфигураций патрубков и узлов. Благодаря совместимости с системами контроля PAUT и TFM и сканерами до 3 осей, операторы теперь могут отображать сварные швы в режиме реального времени, что значительно улучшает позиционирование датчика и анализ эхосигналов. На следующих изображениях показана установка втачиваемого сопла с наплавкой V-образным сварным швом.

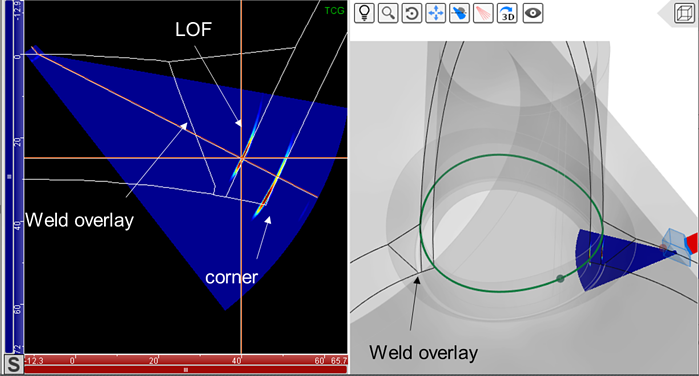

На втором изображении показано S- сканирование , наложенное на сварной шов сопла, и 3D-изображение, показывающее положение преобразователя вокруг отвода. Можно увидеть эхо-сигнал геометрии, исходящий от угла отвода, указывающий на правильное положение ПЭП, и эхо-сигнал, исходящий от отсутствия сплавления вдоль вертикального скоса.
На следующем видео показано изменение наложения при перемещении зонда вокруг сопла.
Быстрое преобразование (БПФ)
Еще одним инструментом Capture 3.4 является возможность расчета частотного содержания (БПФ) быстрое преобразование Фурье (может использоваться в различных типах обработки сигналов).

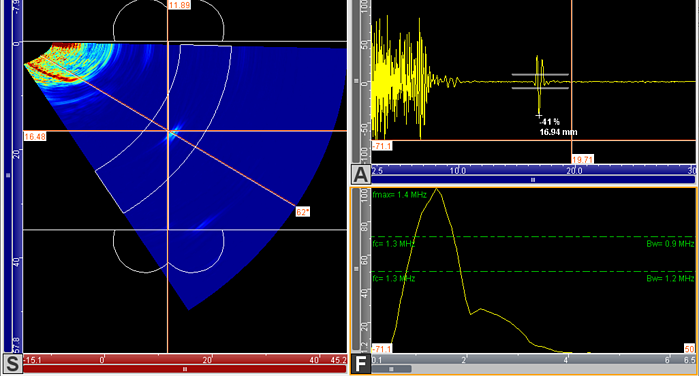

Инструмент обеспечивает центральную частоту и полосу пропускания на уровне -3 дБ/-6 дБ А-скана или части А-скана в пределах строба для всех методов (обычный UT, TOFD, PAUT и TFM). Это может быть полезно при выборе надлежащего датчика с точки зрения центральной частоты для контроля звукопоглощающего материала. На следующем изображении показан контроль стыкового сварного шва полиэтилена высокой плотности (ПЭВП) с использованием датчика с частотой 5 МГц. Глядя на БПФ эхо-сигнала, исходящего от просверленного сбоку отверстия в середине сварного шва, можно увидеть, что частота ультразвуков, возвращающихся к датчику, сосредоточена около 1,4 МГц, что указывает на то, что этот частотный диапазон намного лучше подходит для осмотр этого материала.
Улучшенный TFM

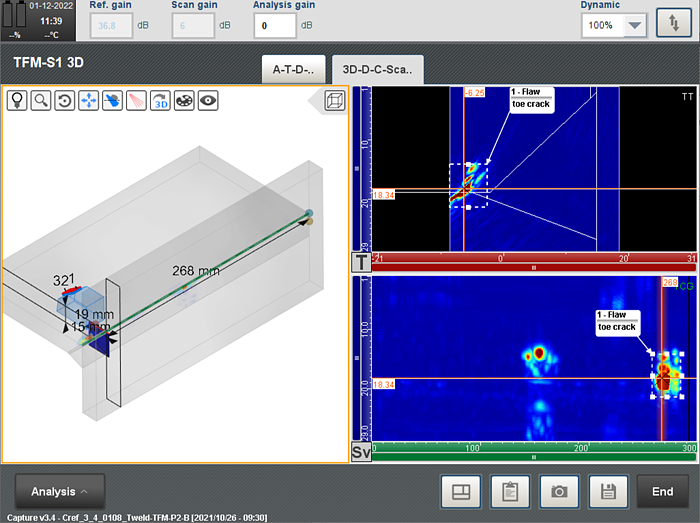

В Capture 3.4 TFM теперь доступен для всех сложных компонентов: углового сварного шва, отвода и настоящих файлов CAD, представленных в Capture 3.3 для PAUT. Инструмент обеспечивает наложение сложных компонентов в режиме реального времени на Т- сканы и 3D-виды для прямых режимов. На следующих изображениях показан метод TFM, примененный к проверке болтов и тавровому сварному шву.
Инспекция сварных швов TFM

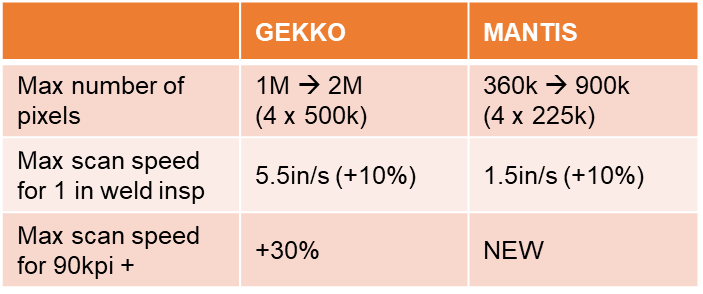

TFM также выигрывает от значительных улучшений с точки зрения количества пикселей, скорости и размера файла. Теперь на Gekko можно использовать до 2 миллионов пикселей (четыре группы по 500к пикселей) и 900к пикселей на Mantis . Вы можете ожидать повышения скорости примерно на 10 % для конфигураций с разрешением менее 90к пикселей и до 30 % выше этого значения. Наконец, размер файла для проверок TFM был разделен на две части, что делает файлы более управляемыми.
Новая лицензионная платформа
Capture 3.4 использует Nalpeiron, ту же лицензионную платформу, что и другие продукты Eddyfi Technologies. Nalpeiron — это облачное лицензионное решение, которое упрощает обновление Gekko, Mantis и ПК через Интернет. Клиенты также смогут легко перенести свою лицензию с одного ПК на другой без необходимости связываться с нами; легко загрузить последнюю версию программного обеспечения Capture онлайн .
Запрошенные вами функции/эргономические улучшения

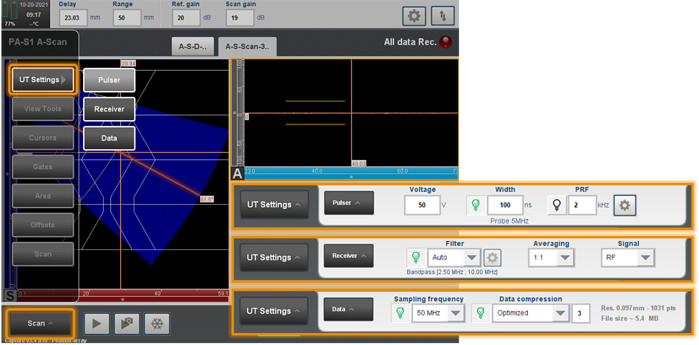

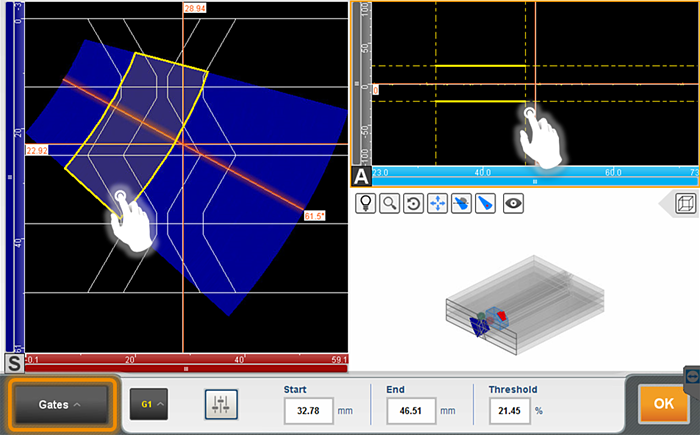

UT и настройки усиленияДвумя большими эргономическими улучшениями в Capture 3.4 являются возможность доступа к настройкам UT и настройкам усиления непосредственно во время контроля, избегая при этом необходимости переключаться между различными панелями конфигурации и контроля. Операторы получают непосредственную обратную связь о характеристиках сигнала при изменении параметров проверки и гибкий рабочий процесс, к которому они привыкли при выполнении проверок PAUT. Настройки UT дают доступ ко всем параметрам датчика (центральная частота, напряжение, фильтр, усреднение и т. д.), а настройки строба позволяют операторам на лету перенастраивать свои стробы для сбора интересующей информации.
Настройка UT
Eddyfi Technologies продолжает выполнять свое обещание предлагать три основных обновления программного обеспечения в год. Capture 3.4. включает в себя дополнительные функции для PAUT и TFM, новые инструменты анализа, а также улучшенную эргономику, чтобы люди могли легко перейти от любой системы PAUT к нашим все более популярным предложениям Gekko® и Mantis™ .
