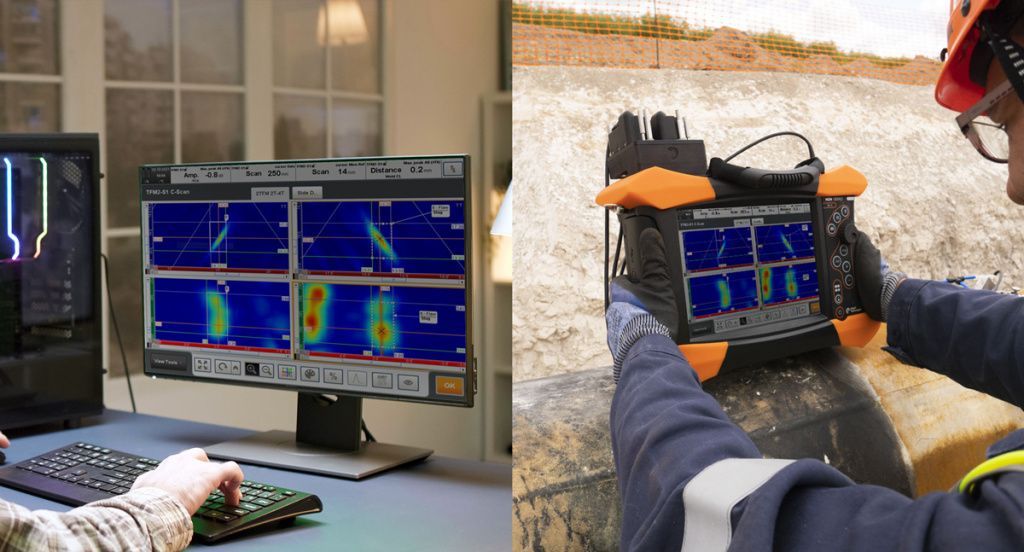

Capture ™ - это усовершенствованное программное обеспечение, встроенное в M2M портативные дефектоскопы, а также доступное для ПК. Оно посвящено традиционному ультразвуковому контролю (UT), UT с фазированной решеткой (PAUT), Дифракционно-временной метод (TOFD), методу полной фокусировки (TFM) и методу адаптивной полной фокусировки (ATFM).
Постоянно обновляясь на основе отзывов отрасли, будьте лучшим инспектором, которым вы можете быть
Что нового в Capture 3.3:
✔️Импорт реальной CAD модели (фланец, конический сварной шов, ...)✔️Многогрупповой (до 4 групп) / многорежимный / многозондовый TFM
✔️Расширенный анализ (floating gate, автоматическое измерение коррозии (auto-sizing), сшивание сканов, TOFD)
✔️Встроенный план сканирования
✔️Возможности подключения (обновление, создание отчетов, TeamViewer…)
✔️Улучшенная эргономика (отображение движения и балансировка луча, инструменты просмотра…)
Скачать демо версиСвойства:
✔️Охватывает существующие процедуры PAUT и TOFD

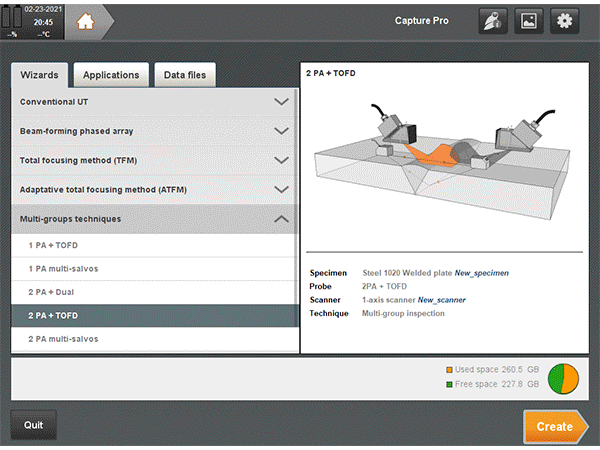

✔️Специальные встроенные мастера для всех настроек
✔️Инструкции подсказки для оператора в каждом меню настройки
✔️Анализ стал проще
✔️Инспекция TFM со скоростью промышленного сканирования
✔️Соответствие последним стандартам TFM
✔️Интеллектуальное подключение для удаленной работы
✔️Инновации, движимые рыночными приложениями
Подробности:

✔️Шаблоны для приложений, пошаговая настройка конфигурации
✔️Полные библиотеки датчиков, призм и сканеров
✔️Создание настраиваемого зонда, включая зонды DLA / DMA
✔️Расчет закона фокусировки с помощью линейных, матричных, DLA, DMA преобразователей
✔️План сканирования на соответствие процедурам
✔️Анализ и отчетность
✔️Настраиваемый отчет о контроле
Capture предлагает быстрый способ улучшить знания и требует минимального времени на обучение инспекторов фазированных решеток.
Уникальные мастера калибровки в 3 клика:
Мастера интеллектуальной калибровки соответствуют требованиям существующей процедуры:
✔️Калибровка скорости объекта контроля и призмы
✔️Балансировка амплитуды и проверка мертвых не исправных элементов датчика
✔️Лучшая в своем классе задержка призмы + калибровка по углу - включая призмы AOD / COD
✔️Балансировка луча для калибровки чувствительности PAUT (ACG)
✔️Инновационная калибровка TCG, включая TFM
Исторически сложилось так, что важные этапы калибровки, такие как проверка призмы и ВРЧ(TCG), были сложными и требовали много времени. Capture делает это точно, быстро и эффективно.TFM для отрасли - ДНК EddyFi
Благодаря более чем 8-летнему опыту работы в этой области, Capture предлагает:
✔️Конфигурации TFM с несколькими датчиками, группами и несколькими режимами
✔️Различные режимы передачи (FMC, разреженный, PWI) и запись FMC
✔️Совместимость с линейными, матричными, DLA и DMA ПЭП до 128 элементов
✔️Уникальный инструмент проверки сетки, соответствующий ASME-V / ISO 23865
✔️Типичный контроль сварных швов на 1 дюйм с обеих сторон до 130 мм / сек (5 дюймов / сек)
Предлагая передовые решения:Предлагает улучшенное качество данных, позволяющее более точно определять размер и уменьшать количество ложных вызовов в полном соответствии с последними нормами и стандартами.
Capture предлагает передовые решения благодаря оптимизированному рабочему процессу.
✔️Контроль отводов с помощью 3-осевого сканера
✔️Угловые швы (T, Y) с многоканальной трассировкой лучей
✔️Импорт САПР деталей
✔️Встроенные элементы управления сканерами
✔️Кисть для рисования 2D-карт с 3-осевой вращающейся рукой
✔️Уникальное адаптивное решение (ATFM) для волнистых поверхностей
Для этих расширенных задач контроля Capture обеспечивает более высокую вероятность обнаружения (POD) с улучшенной и быстрой характеристикой дефектов.
Анализ стал проще:
Capture предлагает все инструменты, необходимые для эффективного и надежного анализа данных.
✔️Полный набор представлений и редакция пользовательского макета
✔️Баннер для расширенных чтений
✔️Floating gate для повышения качества данных о коррозии
✔️Отображение точной геометрии для лучшей оценки
✔️Автоматическое определение и определение размеров коррозии и сварных швов
✔️Расширенные инструменты отчетности, настраиваемая таблица индикации
✔️Сшивка и экспорт данных (PDF и Excel)
Capture по-прежнему нацелена на упрощение анализа для улучшения размеров и точности, повышения производительности и повторяемости при соблюдении требований проверки кода.
Подключение:
Capture предлагает полную возможность подключения с экономичным управлением данными как для устройств, так и для ПК.✔️Диспетчер версий и удаленное обновление из облака
✔️Простое управление файлами и удаленное управление через Ethernet / беспроводное соединение
✔️ПК с мульти-мгновенным захватом
✔️Совместимость с программным обеспечением для анализа (CIVA Analysis, Ultis, NTPlot…)
✔️Удаленный контроль и управление данными позволяют подключать Capture для облегчения ежедневных инспекций.

Преимущества:
✔️Охватывает широкий спектр приложений. Уникальная программная платформа для всех методов UT, TOFD, PAUT, TFM и ATFM.
✔️Надежные данные. Ограничьте количество ложных звонков и сократите расходы на ремонт для ваших клиентов.
✔️На шаг впереди. Постоянные инновации стимулируются рыночными приложениями. Будьте на шаг впереди своих конкурентов.
✔️Проверено. Соответствует последним нормам и стандартам. Используется в аккредитованных учебных центрах.
✔️При поддержке Eddyfi. Воспользуйтесь поддержкой экспертов по неразрушающему контролю по всему миру.
Бесплатный онлайн курс обучения по Capture доступен по ссылке
Обновление Capture 3.4
Квебек, Канада, 1 мая 2024 г. – Eddyfi Technologies, лидер в области решений для неразрушающего контроля (NDT), сегодня объявляет о значительном обновлении своей стратегии лицензирования программного обеспечения. В ответ на обширные отзывы клиентов и растущие потребности отрасли Eddyfi Technologies переходит исключительно на бессрочные лицензии, постепенно отказываясь от модели подписки.
В программном обеспечении прошлой версии Capture 3.3 компания Eddyfi Technologies представила возможность использования компонентов 2D CAD непосредственно на оборудовании для ультразвукового контроля с фазированной решеткой. Сейчас же Capture расширяет эту возможность и для метода полной фокусировки TFM, а также для контроля отводов и угловых сварных швов.
С выпуском Capture версии 4.1 появились новые мощные функции, включая фазово-когерентную визуализацию (PCI) для обнаружения небольших дефектов, TFM «контроль с двух сторон одновременно» для точного определения размера, отображение чувствительности для оптимального обнаружения дефектов и 2D-стробы TFM для упрощенной интерпретации.
Визуализация плоской волны (PWI) — это усовершенствованный режим, используемый приборами для ультразвукового контроля с фазированной решеткой (PAUT), которые обеспечивают высокое разрешение визуализации методом полной фокусировки (TFM) при сверхвысоких скоростях сканирования.
Когда дело доходит до контроля нефтепромышленных и линейных труб, инспекторы должны обращать внимание на ряд недостатков, определяемых международными стандартами, чтобы обеспечить безопасную эксплуатацию трубопроводов.
Любой в секторе железнодорожных перевозок точно понимает, что поставлено на карту, не зная структурной целостности регулярно эксплуатируемых железнодорожных активов. Колеса железнодорожных вагонов крепятся к прямой цельной оси, и предотвращение выхода из строя этих осей поезда является ключевым приоритетом во избежание аварии.

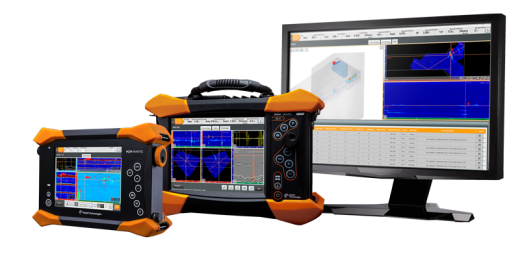

На протяжении многих лет Eddyfi Technologies вкладывала огромные средства в усовершенствование программного обеспечения, которое управляет портативными приборами с фазированной решеткой Gekko® и Mantis™. Новая версия программного обеспечения Capture™ 4.0 теперь также совместима с новейшим дефектоскопом на фазированной решеткой Panther™ .
